3D skännimine keeviskonstruktsioonide mõõtmiseks
Keevitamine muudab osa geomeetriat. 3D skänner mõõdab tegeliku vormi tootmispõrandal — ilma CMM-i järjekorrata.
Töövoog
Kuidas 3D skännimine keevistootmises töötab
Ettevalmistus

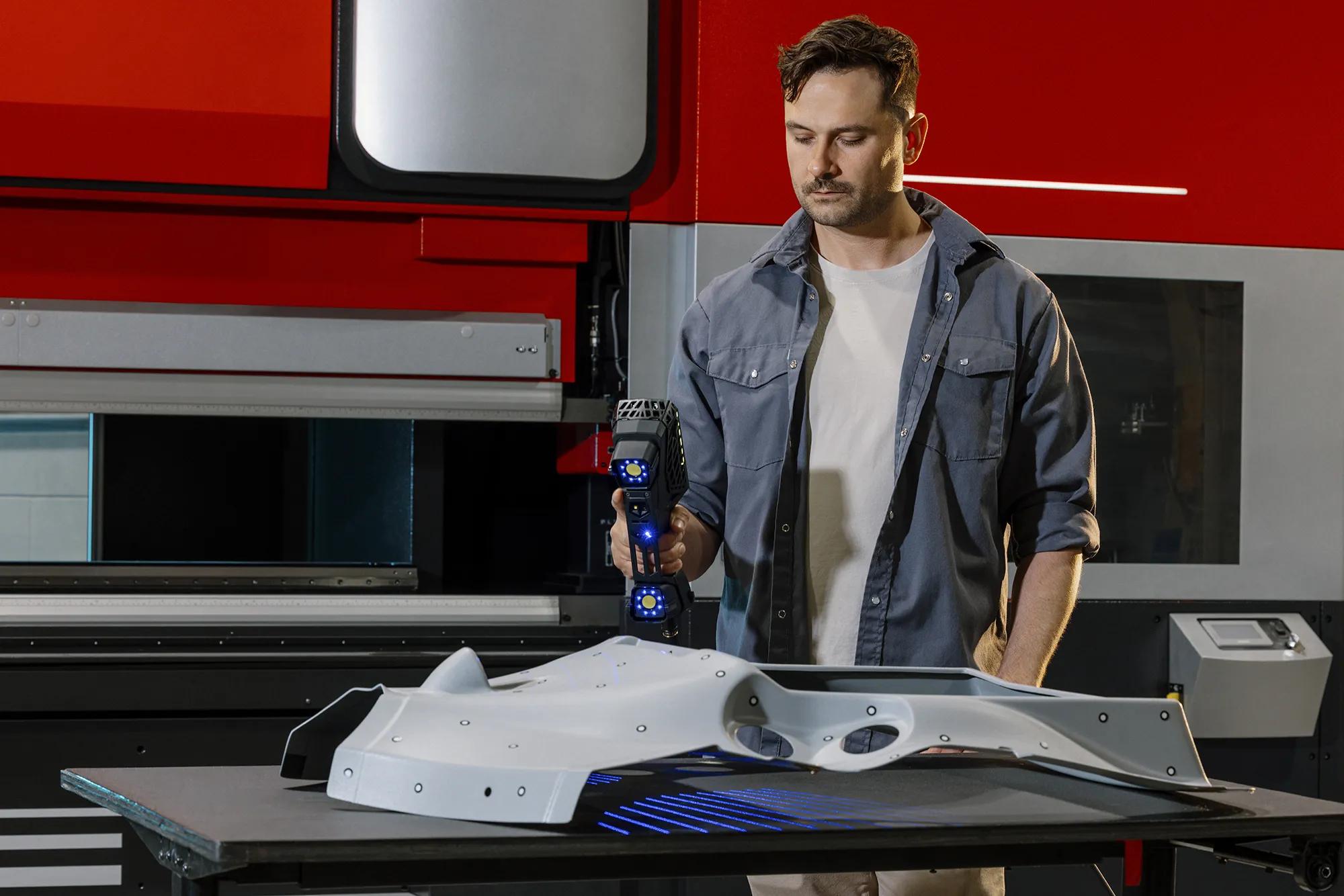

Osa jääb tootmispõrandale. Läikivad pinnad kaetakse AESUB spreiaga.
Skannimine
HandySCAN 3D kogub kuni 1,8 miljonit punkti sekundis.
Deformatsioonianaluüs
VXinspect võrdleb punktipilve CAD-mudeliga.
Aruanne
GD&T-aruanne genereeritakse automaatselt.
Kasutusalad
Milliste ülesannete jaoks?
Keeviskonstruktsioonide mõõtmine
Konstruktsioonid, mis deformeeruvad keevitamise käigus — raamid, toed, keevised.
Tulemus: mõõtmistsükkel 2 päevalt 3 tunnile
Esimese artikli inspektsioon (FAI)
Tõestage, et esimene toodetud osa vastab disainispetsifikatsioonile.
Tulemus: FAI aruanne alla 30 minuti
Seeriatoodangu kontroll
Perioodiline kontroll — tuvastage trendi- ja protsessikõrvalekalded varakult.
Tulemus: praagikulu vähenes keskmiselt 35%
Suurte konstruktsioonide mõõtmine
MetraSCAN 3D + MaxSHOT 3D mõõdab kuni 8 m objekte kohapeal.
Tulemus: allhanke mõõtmiskulud elimineeritud
Sobivad tooted
Milliseid skännereid kasutatakse?
HandySCAN BLACK+|Elite
Tootmise standard keevistootmisele. 0,025 mm täpsus (BLACK+ Elite), IP54 kaitseaste.
Vaata toodet →MetraSCAN BLACK+|Elite
Suurte keeviskonstruktsioonide mõõtmine 0,2–6 m vahemikus C-Track jälgijaga. MaxSHOT 3D fotogrammeetria laiendab globaalse referentsraami täpsust.
Vaata toodet →R-seeria (automatiseeritud)
Inline-kontroll robotirakuga — 100% keeviste automaatne kontroll.
Vaata toodet →Kliendilugu
Metallkonstruktsioonide tootja, Läti
Allhanke mõõtmisteenused lõpetati. Mõõtmistsükkel 3 tööpäevalt 3 tunnile. Esimese 8 kuuga kattis seade ennast tööjõu- ja allhankekulu vähenemisega.
Loe lähemalt →Järgmine samm
Testige 3D skännimist keevistootmises
Broneeri demo — mõõdame teie keeviskonstruktsiooni tootmispõrandal.
Demo on tasuta ja kohustuseta.
