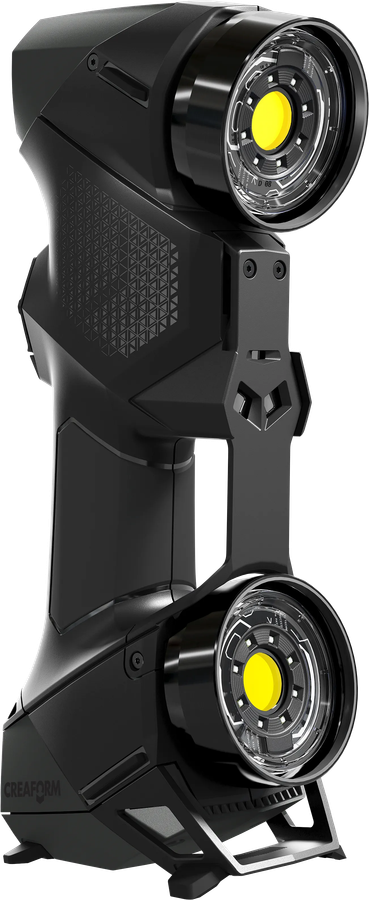

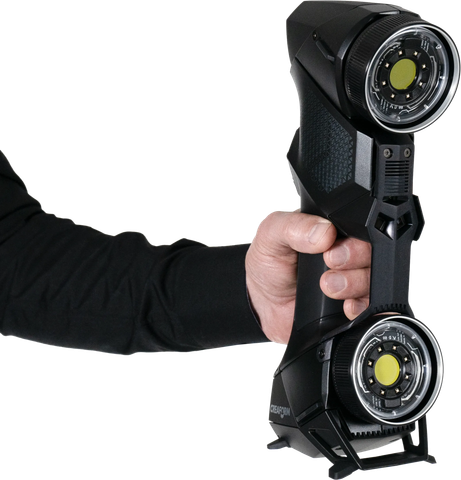

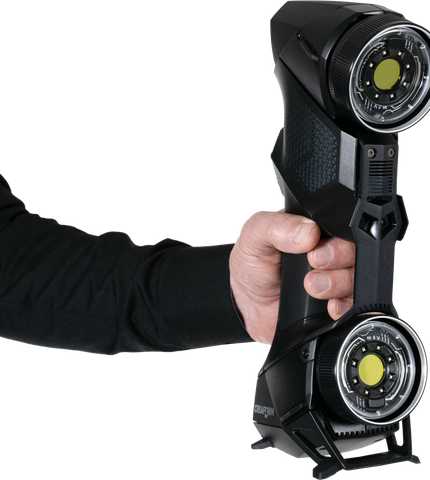

HandySCAN 3D|BLACK

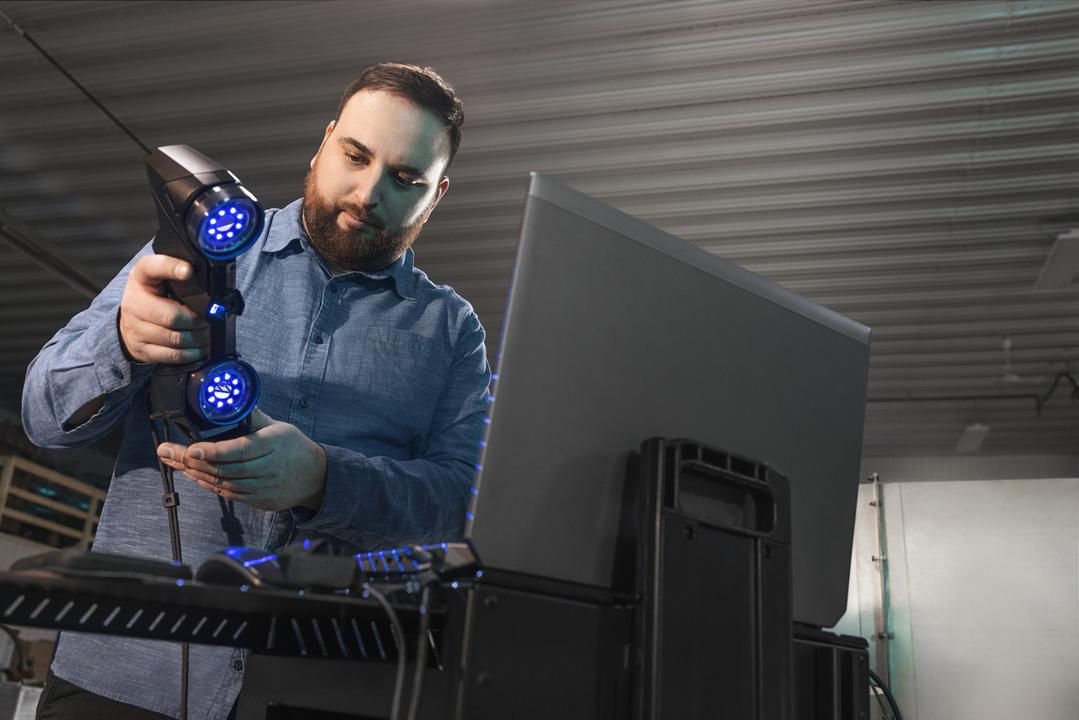

BLACK ja EVO jagavad sama Creaform metroloogia-alust ja sama Metrology Suite tarkvara. Erinevus on töövoogudes: EVO-l on sisseehitatud 4,3″ puuteekraan ja juhtmevaba režiim — see on tootmispõrandale ehitatud seade, mis töötab ilma sülearvutita. BLACK on sülearvuti-põhine ja eeldab, et operaatori töökohal on Metrology Suite alati käepärast — mis on enamiku metroloogialaborite tegelik töövoog. BLACK platvorm on ka pikim Creaformi katkematu tootmislugu, mis tähendab tõestatud usaldusväärsust ja olemasoleva fleeti kompatibility. Vali BLACK, kui sülearvuti on niikuinii kõrval ja sa väärtustad platvormi laia kasutuselevõttu üle EVO uue ekraani-ergonoomika.

Mõlemad mudelid annavad 0,025 mm täpsuse ja sama ISO/IEC 17025 akrediteerimise — täpsusklass on identne. Erinevus on jõudluses: BLACK | Elite kasutab 22 sinist laserliini ja 200–450 mm tööulatust (1 300 000 mõõtmist/s). BLACK+ | Elite on praegune tootmis-Elite — 30 sinist laserliini, 200–750 mm tööulatust ja 1 800 000 mõõtmist/s. Praktikas tähendab see kiiremat andmehõivet ja paindlikumat tööd suuremate detailide puhul. Mõlemad on praegu fleetkõlblikud ja tarkvaraliselt ühilduvad — kui sul on juba olemasolev BLACK Elite fleet, saad lisada BLACK+ ilma töövoogu muutmata.

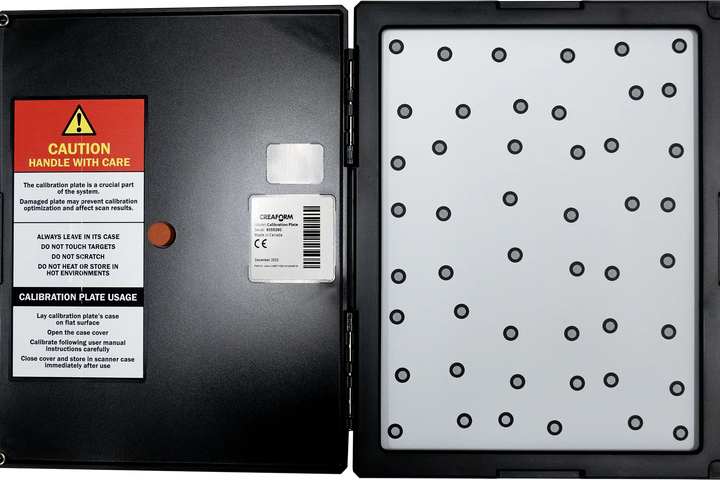

Jah. Iga HandySCAN 3D BLACK tarnitakse ISO/IEC 17025 akrediteeritud laboris kalibreeritud sertifikaadiga. Täpsus ja volumeetriline jõudlus on dokumenteeritud (BLACK+ Elite: VDI/VDE 2634-3 ning ISO 10360). Korrapärane aastane rekalibreerimine on soovitatav ja me korraldame selle Eesti kaudu Creaform i teeninduskeskusesse.

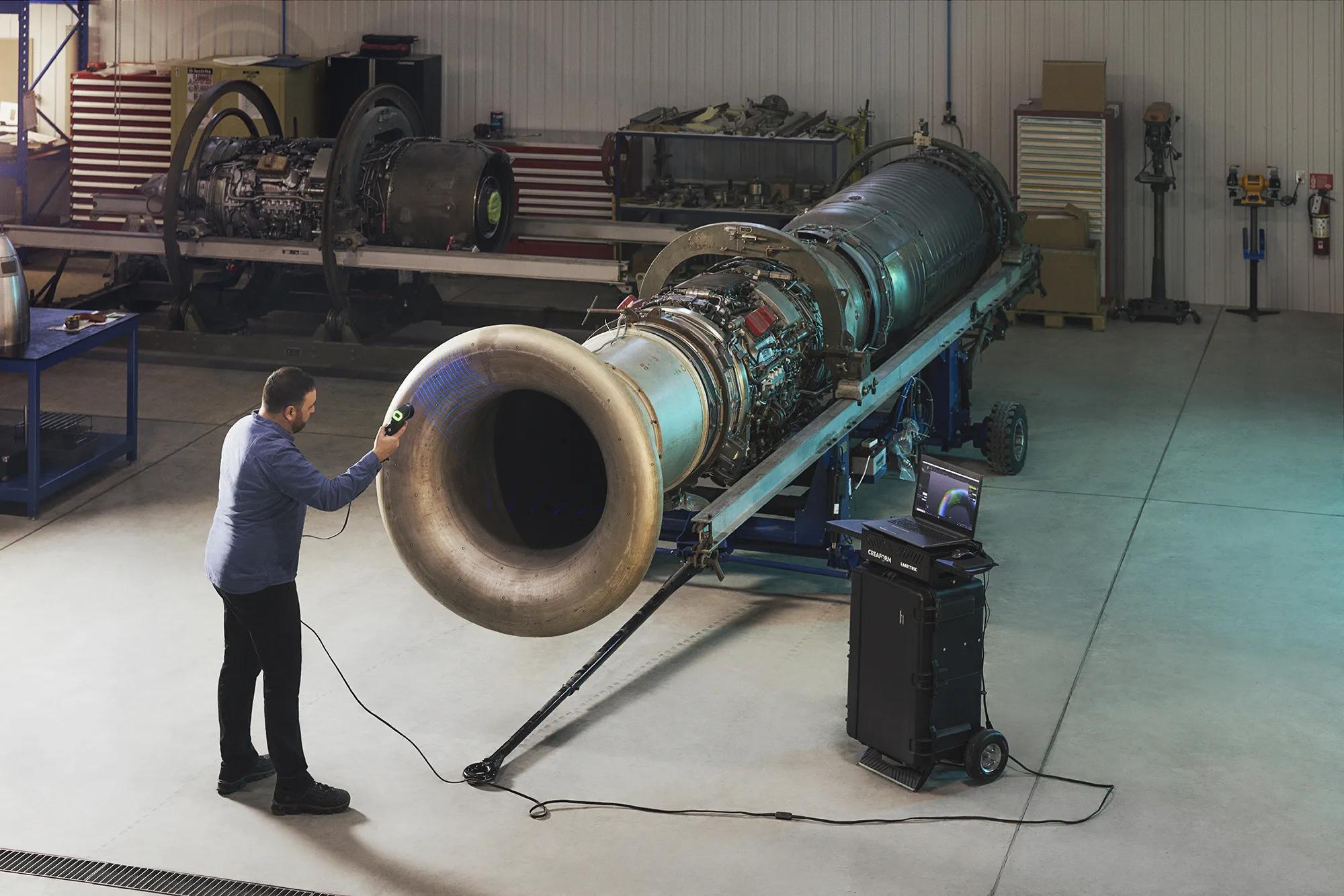

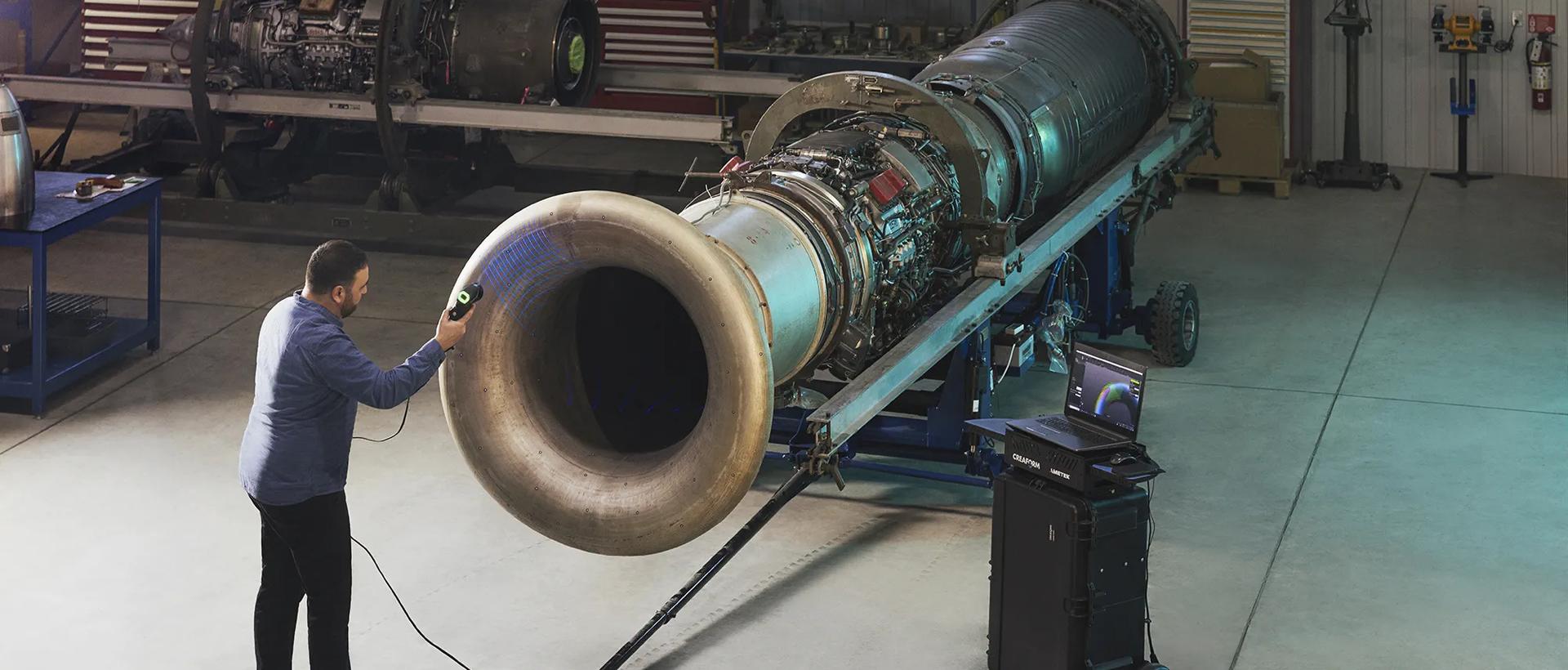

Soovituslik detaili suurus on 0,05–4 m. Suuremate detailide jaoks kombineeritakse BLACK MaxSHOT 3D fotogrammeetriasüsteemiga, mis loob globaalse referentsraami ja säilitab mahulise täpsuse 0,020 mm + 0,015 mm/m kogu mõõtmispiirkonnas (BLACK Series koos MaxSHOT NEXT | ELITE-ga). Kui detail jääb käsiskanneri töövoo sisse, kuid on >4 m, soovitame HandySCAN 3D | MAX | Elite mudelit (1–15 m vahemikus). MetraSCAN 3D + C-Track on alternatiiv 0,2–6 m osadele, kus on vaja optilist jälgimist tootmispõrandal.

Positsioonilised tähismärgid (läbimõõduga 6 mm helkurkettad) on BLACK optilise jälgimise aluseks — need pannakse detailile või selle ümbrusse enne skaneerimist ja eemaldatakse pärast. Tavalise keskmise suurusega detaili (60 × 60 cm) katmine võtab alla 5 minuti. Väga väikestele või geomeetriliselt keerukatele detailidele piisab ka tähismärkidest nende ümber, mitte otse pinnale. Pole aega tähistamiseks? Küsi meilt MaxSHOT 3D fotogrammeetria lahenduse kohta — see vähendab tähismärkide vajadust suurte detailide puhul oluliselt.

Tüüpiline operaator on iseseisev pärast 1-päevast koolitust — sinine laser-tehnoloogia ei nõua pulbrit ega kalibreerimispolsterduse, ning Metrology Suite UI juhib skaneerimistööd samm-sammult. Inspection ja Scan-to-CAD täieliku omandamise jaoks soovitame 2-päevast süvitsi koolitust, mille lõpetab Creaformi sertifikaat. Olemasolevatele BLACK seeria kasutajatele uue mudeli üleminekuks piisab tavaliselt poolepäevasest seadistus-sessioonist.

Standardseadme tarneaeg on laost 1–2 nädalat, eritellimusega konfiguratsioonid (Accu+ Kit, tarvikukomplektid) 4–8 nädalat. Jah, rent on võimalik — soovitame 1–2-nädalast prooviperioodi, mille maksumuse arvestame ostmise korral maha esimesest arvest. Broneeri demo, siis paneme rendigraafiku paika koos teie projektiga.
