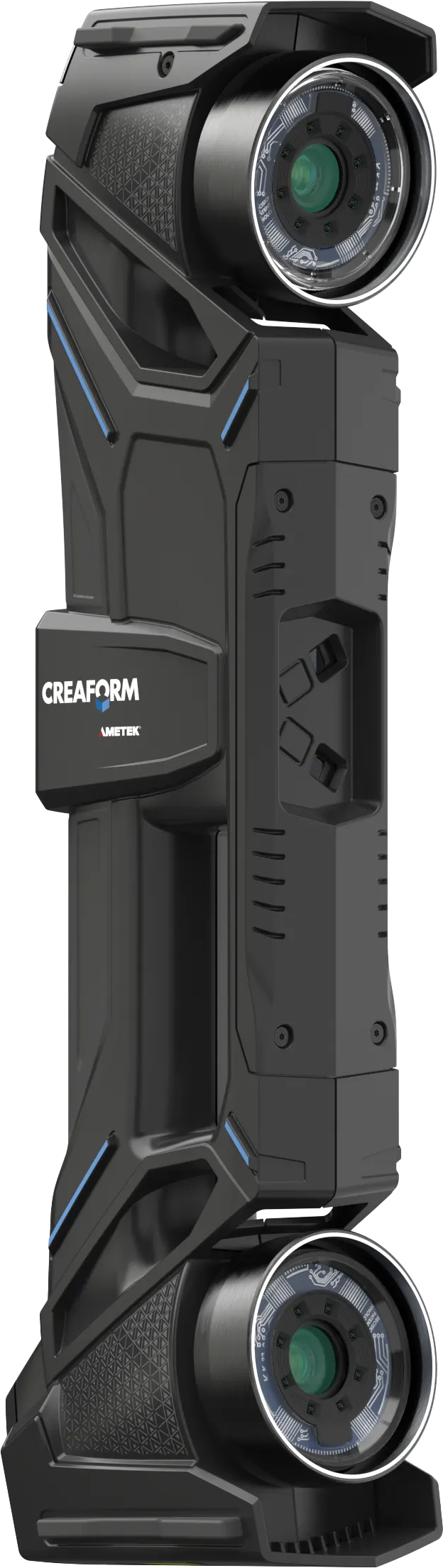

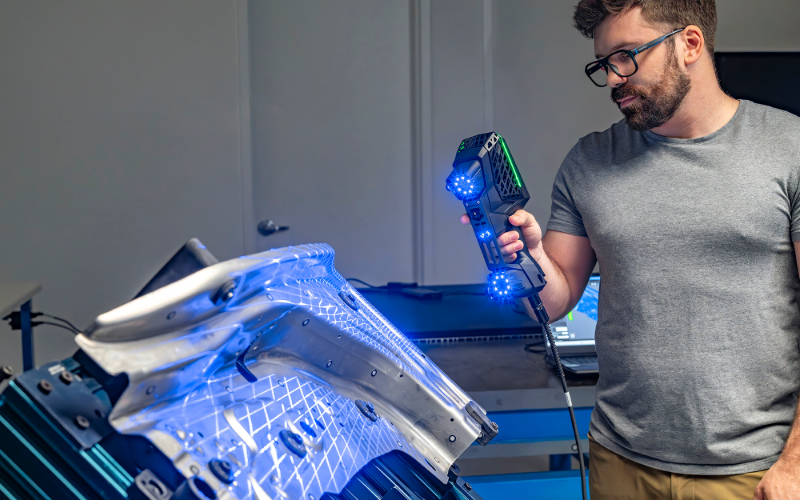

MAX seeria laiendab käsiskänneriga mõõtmise 1–15 meetristele detailidele — laevakerede plokkidele, lennukitiibadele, transpordiseadme keredele. 38 sinist laserliini, integreeritud fotogrammeetria ja TRUaccuracy dünaamiline referentseerimine hoiavad mahuulatuse täpsuse kontrolli all sõltumata operaatori liikumisest.
Tihe lasermuster katab kuni 2,0 × 2,4 m skannimisvõre ühes positsioonis. Suurte pindade skannimine nõuab vähem positsioonivahetusi.
MAX|Elite saavutab 0,075 mm täpsuse ja 0,075 mm + 0,010 mm/m mahuulatuse täpsuse. MAX mudel: 0,150 mm täpsus 1–10 m detailidel.
Sisseehitatud fotogramm-meetria ja Flex Volume hoiavad mahuulatuse täpsuse kontrolli all kogu mõõtmispiirkonnas.
Viib metroloogiakvaliteedi osa juurde — laevale, lennukihangaarisse, tootmishalli — ilma osa transportimata.

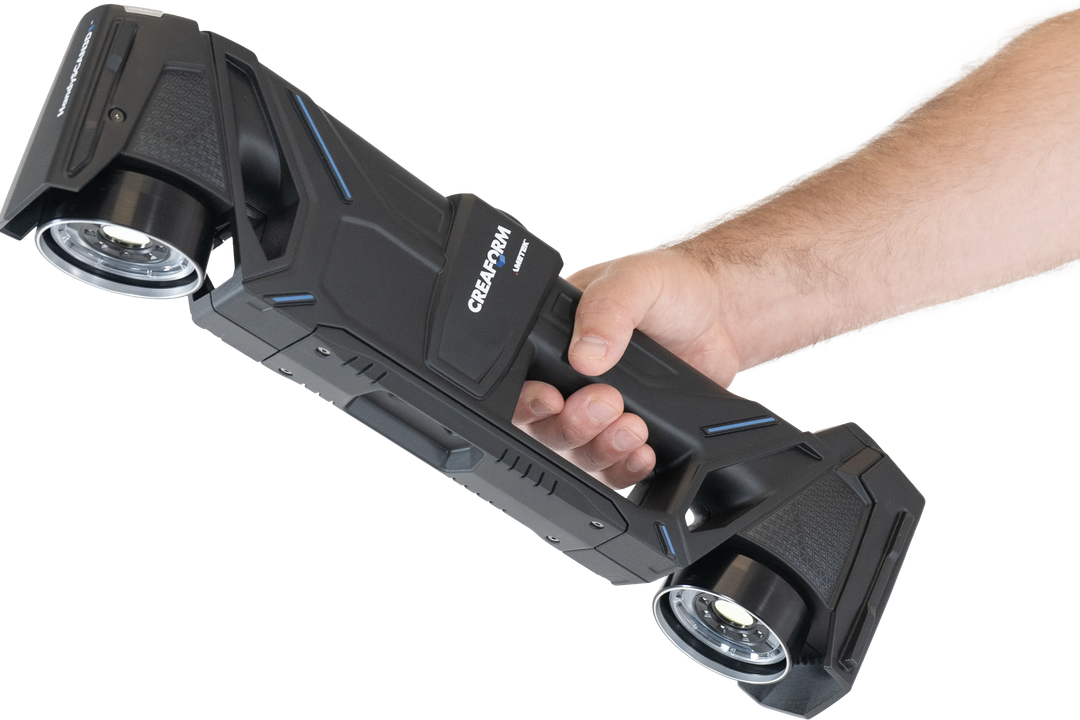

Kaasaskantav 3D-skänner 1–15 m detailidele
Võrdlus
Koordinaatmõõtemasin on metroloogiastandard, kuid suurte detailide (>1 m) puhul muutub osa transportimine laborisse ebamõistlikuks. HandySCAN MAX|Elite viib sama akrediteeritud täpsuse otse osa juurde — tehasesse, lennukihangaarisse, laevatehasesse (MAX | Elite 0,075 mm + 0,010 mm/m, ISO/IEC 17025).
| Kriteerium | HandySCAN MAX|EliteOsa juurde · 5 min seadistus · 1–15 m detailid | Traditsiooniline CMMLabori keskkond · 30+ min seadistus · osa tuleb laborisse saata |
|---|---|---|
| Töökeskkond | Tootmispõrand, väli, kohapealne | Kliimakontrolliga labor |
| Seadistusaeg | < 5 minutit | 30–120 minutit |
| Transport | Kerge kohver, lennukit läbiv | Statsionaarne, raskesti liigutatav |
| Sertifitseerimine | ISO 17025 | ISO 17025 |
| Osa transportimine | Ei — HandySCAN 3D|MAX liigub | Jah — osa saadetakse laborisse |
| Tähismärgid | Tähismärgid vajalikud | Ei ole vaja |
| Kogumaksumus | Madalam (ei vaja eraldi ruumi) | Kõrge (ruum, hooldus, kalibreerimine) |
Tarkvara
Tarkvara seadmes
Iga Creaform 3D mõõteseadme komplektis. Creaform.OS on operatsioonitarkvara, mis tagab täiusliku riist- ja tarkvara koostöö skaneerimise ajal — sama platvorm käsiskänneritest kuni MetraSCAN optilise CMM-ini.

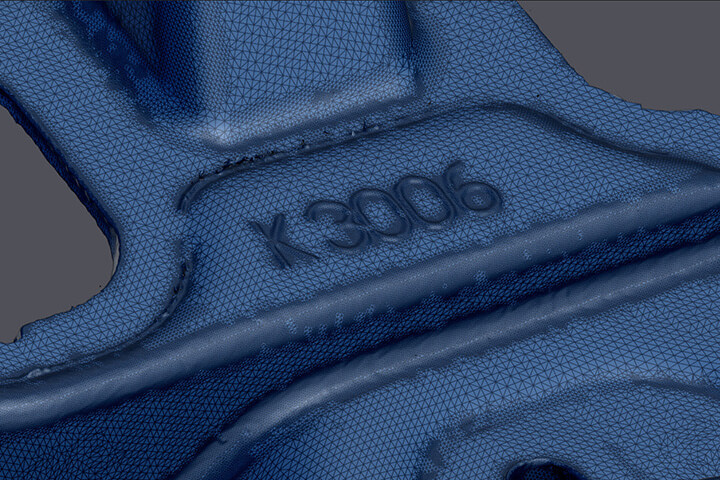

Täiustatud võrgustiku-intelligentsus määrab automaatselt iga skaneerimise jaoks parima resolutsiooni — suurtel detailidel hoiab failimahu mõistlikuna ilma kriitilist detaili kaotamata.

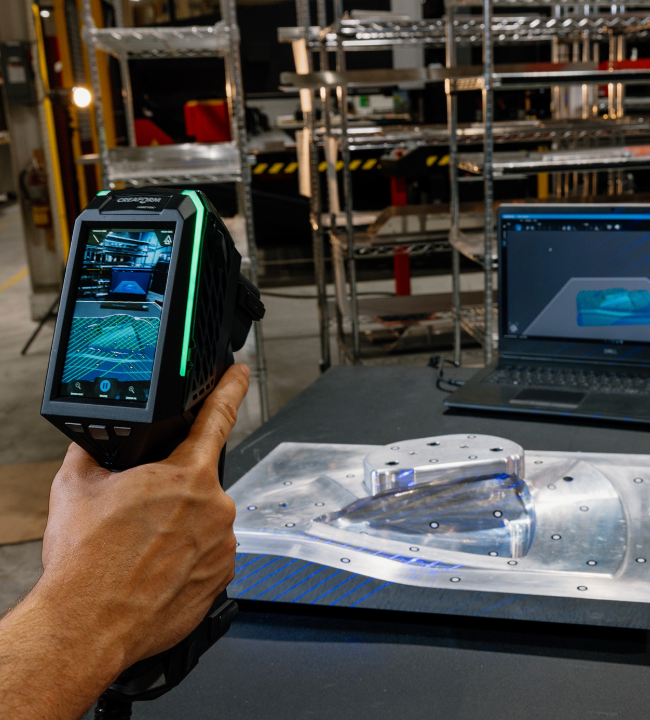

Kaamera ja laserliinid optimeerivad pinnamõõtmist keerukamatel ja kontrastsetel materjalidel — ka väljas ja muutuvas valgustuses.

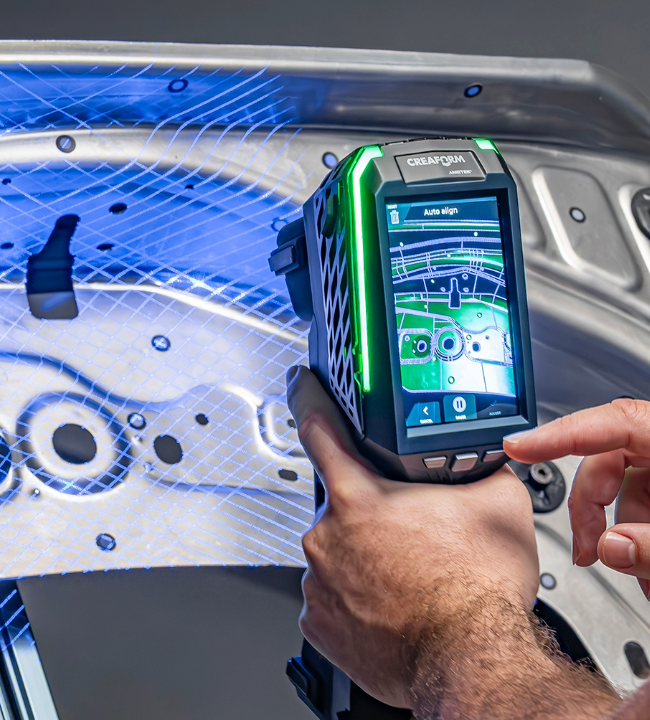

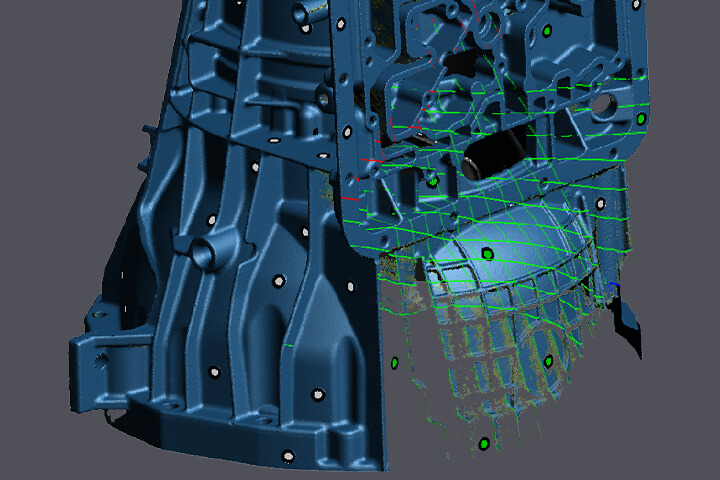

Ekraanikuva peegeldab 3D-mudelit täpselt nii, nagu see skaneerimise käigus tekib — operaator näeb suure detaili katvust reaalajas.

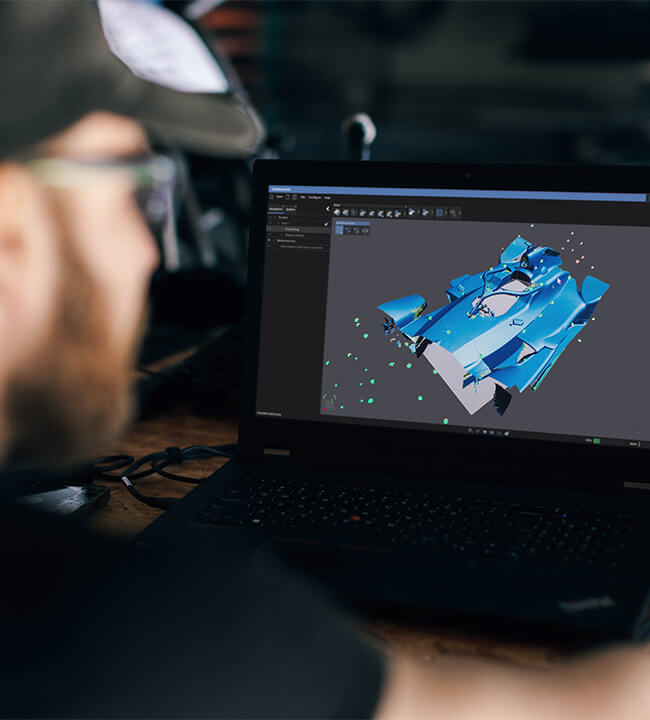

Tehisintellekt tuvastab ja jälgib positsioonilisi tähismärke automaatselt — kiirem seadistus suurtel pindadel, kus tähismärke on sadu.
Reaalajas tagasiside garanteerib optimaalse andmehõive sõltumata operaatori kogemusest — kriitiline 15-meetrise detaili ümber liikudes.

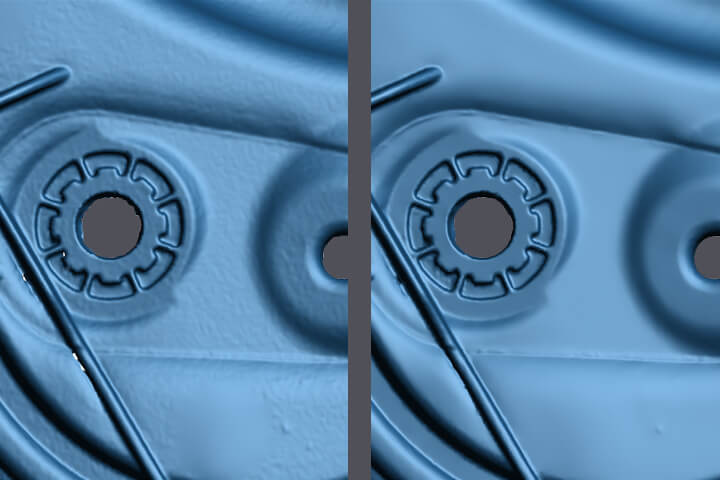

Sofistikeeritud algoritmid tagavad ülima võrgustiku-kvaliteedi — vähem järeltöötlust analüüsi etapis, ka suure pinna mudelite puhul.
Arvutis
MAX ei ole üksnes seade. Iga mõõtmine jookseb läbi Creaform Metrology Suite — ühtse tarkvaraplatvormi, mis katab kogu töövoo kontrollist kuni automatiseeritud raportini. Neli moodulit, üks andmemudel — ja sama suurte detailide võrgustikud avanevad kõigis moodulites probleemideta.
Skann läheb otse mõõdetud andmemudelisse. Sama mudel töötab kõigis moodulites — kontrollist CAD-võrdluseni, automatiseeritud pakitootmiseni ja dünaamiliseks jälgimiseks. Eksport kõigisse peamistesse CAD-süsteemidesse (SolidWorks, Autodesk Inventor, Creo, NX).
Mõõdistuste värvikaart detailile — kohene visuaalne ülevaade kõigist hälvetest CAD-mudelist. Suurte detailide puhul kriitiline: 8-meetrise keevitatud raami kohta üks PDF-aruanne, mitte sada kohalikku mõõtmislehte.

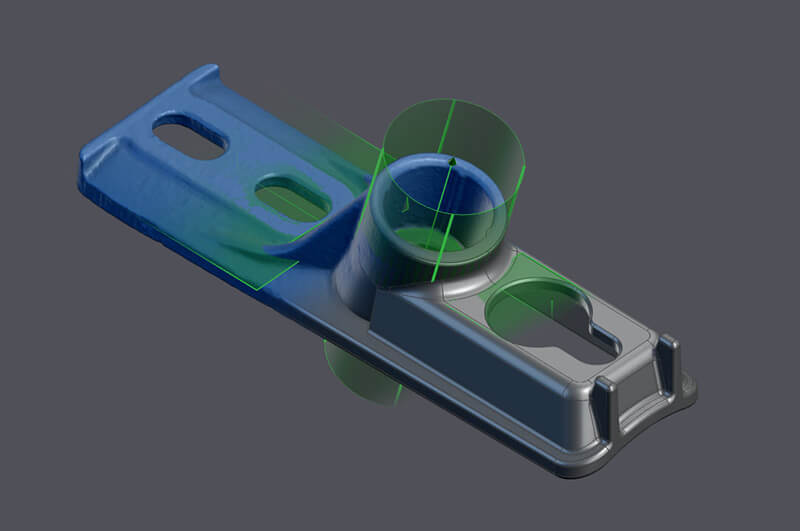

Teisenda skännitud võrgustik parameetrilisteks CAD-pindadeks otse SolidWorksis, Inventoris, Creos või NX-is. Suurte legacy-detailide reverse engineering — kerede, raamide, korpuste — käib MAX skannidest otse parameetrilisse mudelisse.

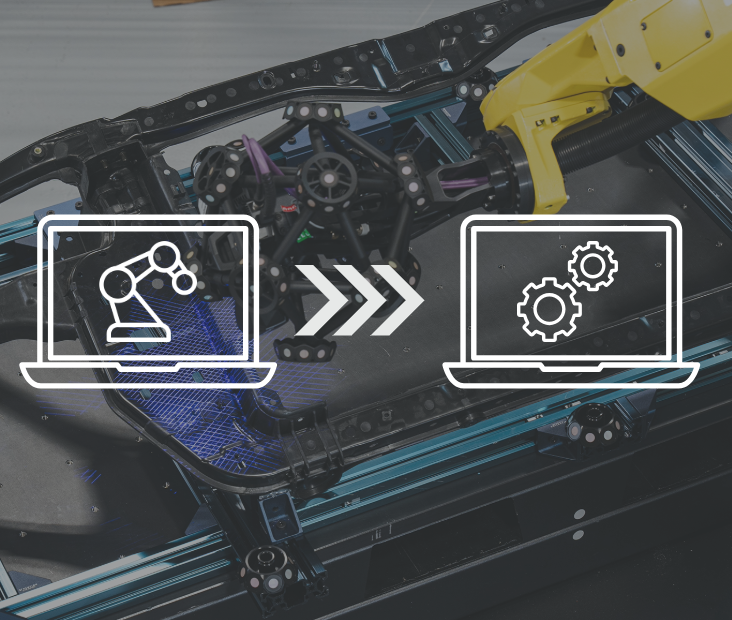

Korduvad kontrollid — ühe klikiga. Salvesta inspekteerimisplaan, käivita sama protseduur iga uue detaili peal. Sobib eelkõige sarja- ja seeriatootmisele, kus iga toodetud raami kohta tuleb sama mõõtmisaruanne.

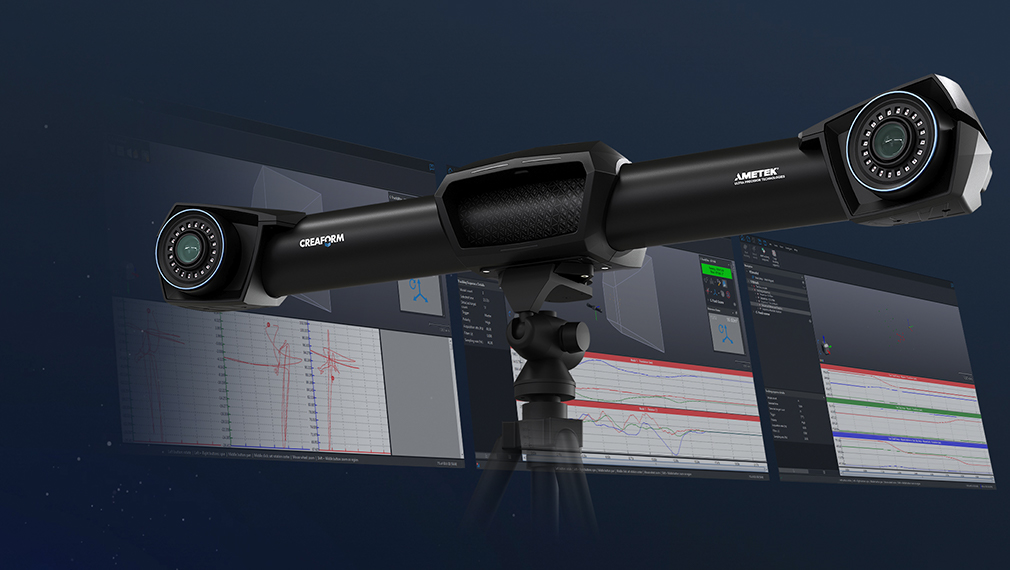

Reaalajas jälgimine liikuvate osade ja montaažiprotsesside ajal. Mõõda kerejala deformatsiooni jiigis, vibratsiooni või termilist kompenseerimist — ilma osa paigast liigutamata.
Koolituse ja tarkvaratoe kohta loe lähemalt.
Ühilduvus
Spetsifikatsioonid
| Täpsus | MAX 0,150 mm; MAX|Elite 0,075 mm |
| Volumeetriline täpsus | MAX 0,150 mm + 0,020 mm/m; MAX|Elite 0,075 mm + 0,010 mm/m |
| Vastuvõtutest | VDI/VDE 2634 part 3; MAX|Elite ISO 17025 akrediteeritud |
| Mõõtevõime 0,5 m kaugusel | Pin 2,50 mm; Hole 3,50 mm; Step 0,04 mm; Wall 2,00 mm |
| Töökaugus | 0,45-1,60 m; MAX|Elite 0,30-2,50 m |
| Valgusallikas | 38 sinist laserliini |
| Kaal | 1,22 kg |
| Laserklass | 2M |
KKK
Enne pakkumise küsimist — siin on vastused sagedasematele küsimustele MAX seeria kohta.
MAX kuulub samasse HandySCAN perekonda kui EVO ja BLACK, kuid on ehitatud teisele ülesandele. EVO ja BLACK on optimeeritud kuni ~2 m detailidele tihedama tolerantsiga (0,020 mm EVO Elite, 0,025 mm BLACK+ Elite). MAX | Elite saavutab 0,075 mm täpsuse, kuid katab 1–15 m suurusi detaile — laevakerede plokid, lennukitiivad, transpordiseadme keredel — kus EVO/BLACK skannimisruum saab otsa. Vali MAX | Elite, kui detail on >1 m ja sa ei vaja sub-0,075 mm tolerantsi. Vali EVO/BLACK Elite, kui detail on <2 m ja iga tuhandik loeb. Kõik kolm jagavad sama Metrology Suite tarkvara, sama Creaform.OS-i ja sama Eesti tugi-tiimi — vaata ka /tooted/#kaasaskantavad-skannerid.
Kui sinu detail on suurem kui 15 m või kui sa vajad jäigemat tolerantsi kui 0,075 mm (MAX | Elite) 5+ meetrise detaili kohta, on MetraSCAN 3D + C-Track süsteem õigem valik. C-Track on optiline jälgimissüsteem, mis hoiab globaalse referentsraami sõltumata skännerist — sobib lennukikeredele ja suurte energeetikaseadmete kontrollile, kus mahuulatuse täpsus on kriitiline. MAX-i suur eelis on see, et kogu süsteem mahub ühte transpordikohvrisse ja töötab ilma C-Track-statiivita — kohapealsel inspekteerimisel kiirem käivitus. Kui sa kõhkled, broneeri demo: ühest vestlusest selgub, kummale poole su töövoog langeb.
HandySCAN 3D | MAX | Elite on Creaformi praegu turul oleva MAX seeria mudel — kogu MAX perekond tarnib Elite-tasemel. Tehnilises dokumentatsioonis ja vanemates andmebaasides leiad ka "tavalise" MAX viite (0,150 mm, 1–10 m) — see on referents-spetsifikatsioon, mis kirjeldab arhitektuuri lähtepunkti, mitte Elite-st erinevat saadaolevat seadet. Kui ostad MAX-i 3Dscanist, saad alati Elite-konfiguratsiooni — 0,075 mm täpsuse, 1–15 m tööulatuse ja täieliku ISO/IEC 17025 kalibreerimissertifikaadi.
TRUaccuracy on Creaform-i dünaamiline referentseerimise tehnoloogia: skänner kasutab detailile (või selle ümber) paigutatud positsioonilisi tähismärke, et arvutada iga skannitud punkti positsioon globaalses koordinaatsüsteemis — sõltumata sellest, kas skänner ise liigub. Suurel detailil (näiteks 8 m laevakere ploki ümber liikudes) tähendab see, et akrediteeritud täpsus säilib kogu pinnal: skanneri liikumine ei lisa mahuulatuse veamarginaale. Tavaline statsionaarne 3D skanner kaotab täpsuse iga positsioonivahetusega; HandySCAN 3D | MAX hoiab seda kogu mõõtmiseseansil.
Klassikaline 3D käsiskänner töötab fikseeritud töökaugusel (näiteks 30 cm). MAX | Elite kasutab Flex Volume süsteemi, mis kohandab skannimismahtu vastavalt töökaugusele — saab skanneri viia kuni 2,5 m kaugusele detailist ja säilitada täpsust. Praktiline tähendus: ulatud kõrgele detailile (näiteks lennukitiib) ilma redelita või liiguvad ümber suure korpuse puutumata pinda. Flex Volume vähendab ka kompositiidi-osade kaitsva pinnakatte kahjustamise riski — sa ei pea skannerit pindalle vastu vajutama.
Detailide korral, mis ületavad MAX | Elite mahtu, kombineeritakse skänner MaxSHOT 3D fotogrammeetriasüsteemiga. MaxSHOT loob globaalse positsioonilise referentsraami fotogrammeetriliselt — saab katta kuni mitukümmend meetrit pikkust detaili ühe ühtse koordinaatsüsteemiga. Praktikas tähendab see, et 25 m laevakere mõõtmiseks võtad MAX-i, MaxSHOT 3D komplekti ja teed kaks tööetappi: esmalt MaxSHOT-iga refereeritud raam, siis MAX-iga detailide skannimine. Kui sinu detail on alaliselt >15 m, küsi pakkumist nii MAX-i kui ka MaxSHOT 3D komplekti kohta — koos töötavad ühe töövoona.
Jah. Iga HandySCAN 3D | MAX | Elite tarnitakse ISO/IEC 17025 akrediteeritud laboris kalibreeritud sertifikaadiga. Täpsus ja volumeetriline jõudlus on dokumenteeritud (VDI/VDE 2634 part 3, ISO 10360). Korrapärane aastane rekalibreerimine on soovitatav ja me korraldame selle Eesti kaudu Creaformi teeninduskeskusesse.
Standardse MAX | Elite seadme tarneaeg on tellimisest 4–6 nädalat. Jah, rent on võimalik — soovitame 1–2-nädalast prooviperioodi konkreetse projekti kontekstis (näiteks ühe esimese laevakere mõõtmise jaoks), mille maksumuse arvestame ostmise korral maha esimesest arvest. Broneeri demo, siis paneme rendigraafiku paika koos teie projektiga.
