Kaasaskantav optiline CMM tootmispõrandale. Elite mudel mõõdab 0,025 mm täpsusega — C-Track optiline jälgija ja HandyPROBE kontaktandur töötavad samal platvormil.
Tasuta demo · vastus 1 tööpäeva jooksul
Referentsid
Eelised
Optiline kaasaskantav CMM — 0,025 mm täpsus C-Track-i jälgijaga, HandyPROBE kontaktandur samal platvormil.

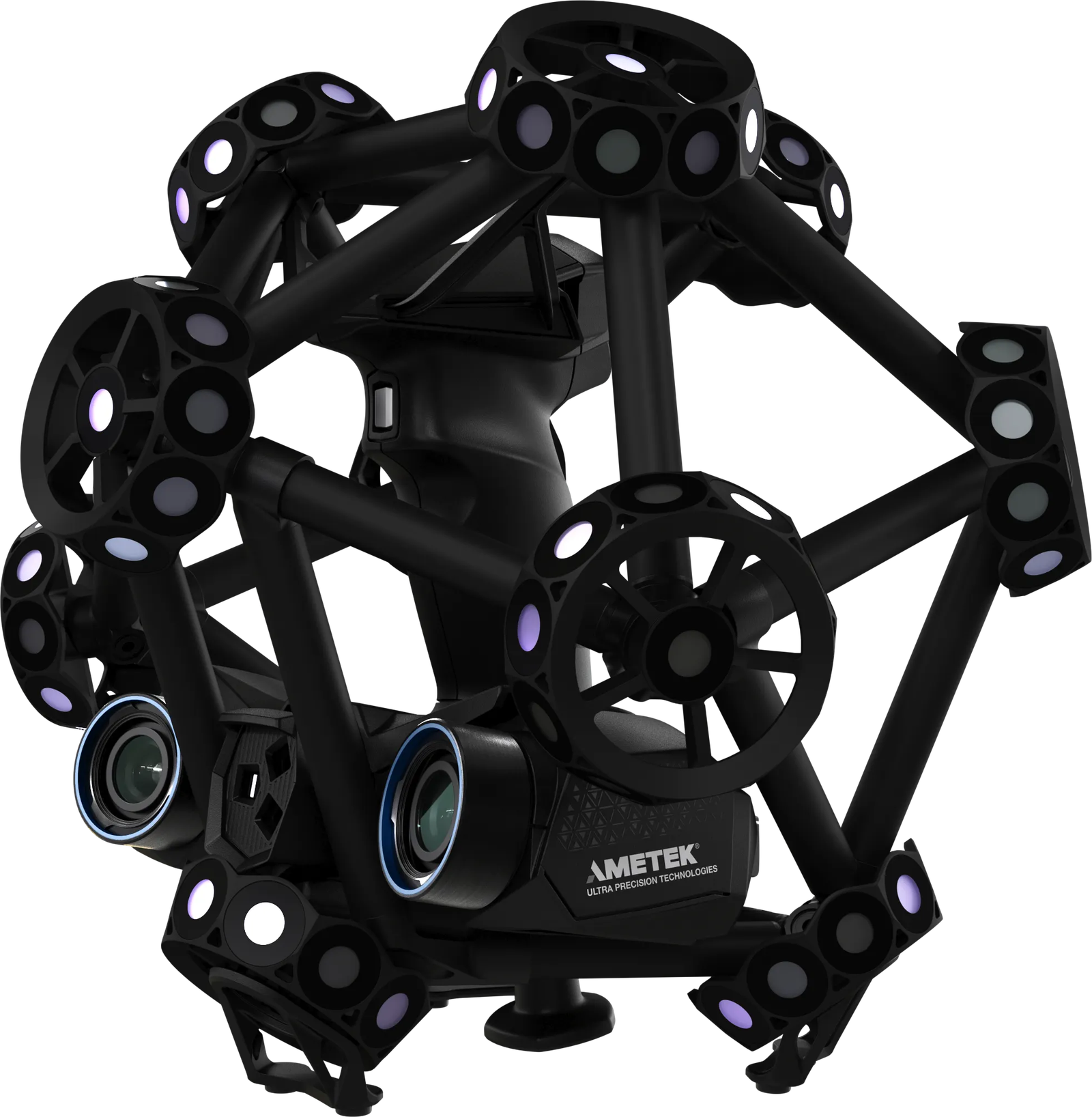

MetraSCAN BLACK+|Elite mõõdab 0,025 mm täpsusega ja 0,064 mm mahulise täpsusega 9,1 m³ ruumalas. Kliimakontrolliga eraldiseisvat mõõteruumi ei ole vaja.
C-Track optiline jälgija (5,7 kg) jälgib skänneri ja detaili positsiooni reaalajas. Automaatne mahulaiendus katab ka üle 6 m detailid ilma täpsuskaduta.

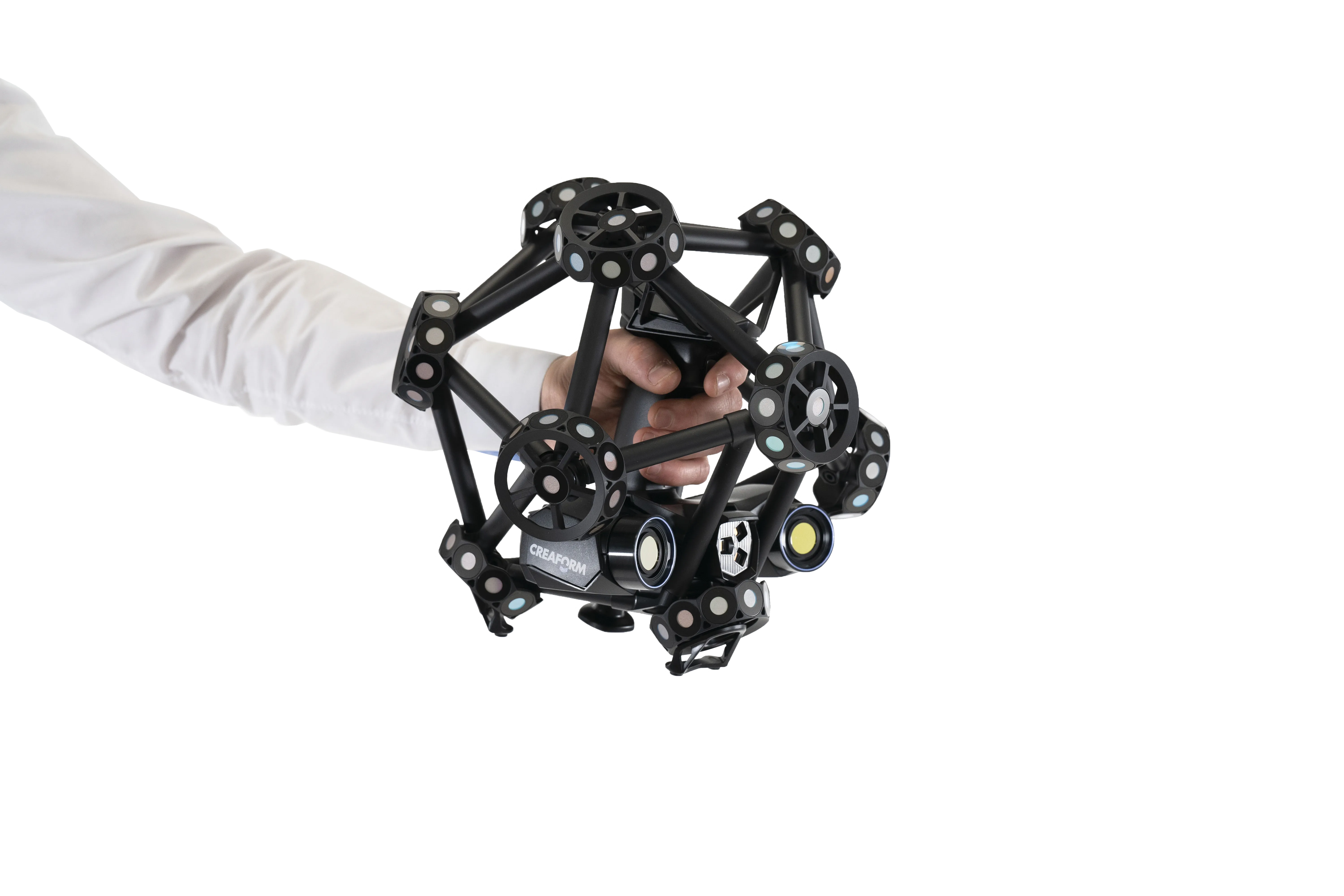

MetraSCAN 3D ja HandyPROBE (0,5 kg) töötavad ühel C-Track platvormil. Ühe seadistusega saab skaneerida pindu ja mõõta kontaktanduriga auke, servasid ning sooni.
Skänner talub vibratsiooni, detaili liikumist ja keskkonnatingimuste muutusi. Vastavus VDI/VDE 2634 part 3 ja ISO 10360 standarditele, kontrollitud ISO 17025 akrediteeritud laboris.
Optiline CMM tootmispõrandale
Tarkvara
Tarkvara seadmes
Iga Creaform 3D mõõteseadme komplektis. Creaform.OS on operatsioonitarkvara, mis tagab täiusliku riist- ja tarkvara koostöö mõõtmise ajal — sama platvorm käsiskänneritest kuni MetraSCAN optilise CMM-ini.
Täiustatud võrgustiku-intelligentsus määrab automaatselt iga skaneerimise jaoks parima resolutsiooni.
Kaamera ja laserliinid optimeerivad pinnamõõtmist keerukamatel ja kontrastsetel materjalidel.
Ekraanikuva peegeldab 3D-mudelit täpselt nii, nagu see skaneerimise käigus tekib.
Tehisintellekt tuvastab ja jälgib positsioonilisi tähismärke automaatselt — kiirem seadistus ja vähem operaatori-vigu.
Reaalajas tagasiside garanteerib optimaalse andmehõive sõltumata operaatori kogemusest.
Sofistikeeritud algoritmid tagavad ülima võrgustiku-kvaliteedi — vähem järeltöötlust analüüsi etapis.
Arvutis
MetraSCAN ei lõpe seadme juures. Iga mõõtmine jookseb läbi Creaform Metrology Suite — ühtse tarkvaraplatvormi, mis katab kogu töövoo skaneerimisest ISO 17025 jälgitavuses raportiteni. Neli moodulit, üks andmemudel.
Skann läheb otse mõõdetud andmemudelisse. Sama mudel töötab kõigis moodulites — kontrollist CAD-võrdluseni, automatiseeritud pakitootmiseni ja dünaamiliseks jälgimiseks. Eksport kõigisse peamistesse CAD-süsteemidesse (SolidWorks, Autodesk Inventor, Creo, NX).
Mõõdistuste värvikaart detailile — kohene visuaalne ülevaade kõigist hälvetest CAD-mudelist. Automaatne GD&T mõõtmine, PDF- ja Exceli raportid ühe klikiga.
Teisenda skännitud võrgustik parameetrilisteks CAD-pindadeks otse SolidWorksis, Inventoris, Creos või NX-is. Automaatne pinna-, serva- ja tunnustuvastus kiirendab reverse engineeringut kordades.
Korduvad kontrollid — ühe klikiga. Salvesta inspekteerimisplaan, käivita sama protseduur iga uue detaili peal. Sobib eelkõige sarja- ja seeriatootmisele.
Reaalajas jälgimine liikuvate osade ja montaažiprotsesside ajal. Mõõda vibratsiooni, termilist deformatsiooni või kokkupaneku geomeetriat, ilma detaili paigast liigutamata.
Koolituse ja tarkvaratoe kohta loe lähemalt.
Ühilduvus
Spetsifikatsioonid
| Täpsus | MetraSCAN BLACK+ 0,035 mm; MetraSCAN BLACK+|Elite 0,025 mm |
| Volumeetriline täpsus 9,1 m³ | 0,086 mm; Elite 0,064 mm |
| Volumeetriline täpsus 16,6 m³ | 0,122 mm; Elite 0,078 mm |
| Automatic Volume Extension | 0,035 mm + 0,020 mm/m; Elite 0,025 mm + 0,015 mm/m |
| Probeerimise täpsus | HandyPROBE Next+ 0,030 mm; HandyPROBE Next+|Elite 0,025 mm |
| Vastuvõtutest | VDI/VDE 2634 part 3 + ISO 10360 |
| Soovituslik detaili suurus | 0,2-6 m |
| Skänneri kaal | 1,49 kg |
Järgmine samm
Broneeri MetraSCAN 3D demo — mõõdame teie osa 0,025 mm täpsusega (Elite-mudel) ilma mõõteruumita.
Demo on tasuta ja kohustuseta.
