Inspection
Koostab mõõtearuanded ja CAD-võrdlused punktmõõtmise tulemusest.
0,025-0,030 mm täpsus0,2-6 m mõõtemaht0,5 kg

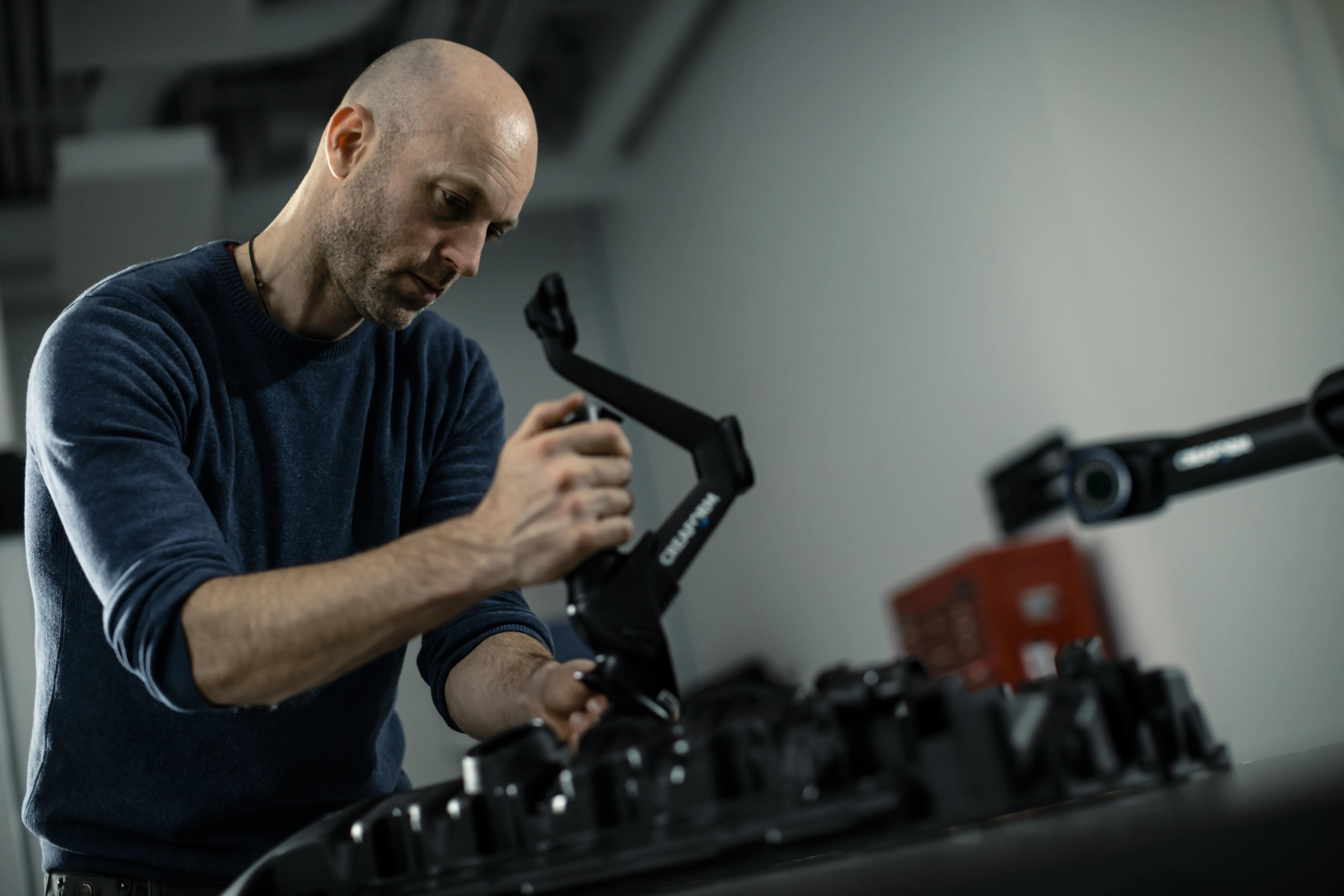

HandyPROBE on kaasaskantav optiline CMM, mis mõõdab auke, pesasid ja servi 0,025 mm täpsusega (Elite). C-Track optiline jälgija lubab nii sondi kui ka osa liikumist mõõtmise ajal. ISO 10360, ISO 17025.
Tasuta demo · vastus 1 tööpäeva jooksul
Referentsid
Eelised
Miks valida
HandyPROBE ühendab taktilse mõõtmise metroloogiakvaliteedi kaasaskantava CMM-i paindlikkusega — 0,025 mm täpsus (Elite), ISO 10360 sertifitseeritud.
0,025 mm täpsus ilma jäiga kinnituseta
C-Track jälgib sondi ja osa positsiooni reaalajas. Mõlemad võivad mõõtmise ajal liikuda. Next+ mudel: 0,030 mm. Elite: 0,025 mm.
0,5 kg sond, minutitega valmis
Sondi kaal on 0,5 kg, C-Track jälgija kaalub 5,7 kg. Kogu süsteemi kasutusvalmiksseadmine võtab minuteid.
Automaatne mahuline laiendamine
Automatic Volume Extension hoiab täpsuse ka üle standardmahu. Elite: 0,064 mm (9,1 m³) ja 0,078 mm (16,6 m³). Osad 0,2–6 m.
Skaneerimine ja sondimine ühel platvormil
HandyPROBE töötab koos MetraSCAN 3D-ga. Üks C-Track jälgib mõlemat seadet. Üks seadistus, kaks mõõtemeetodit.
Toode praktikas

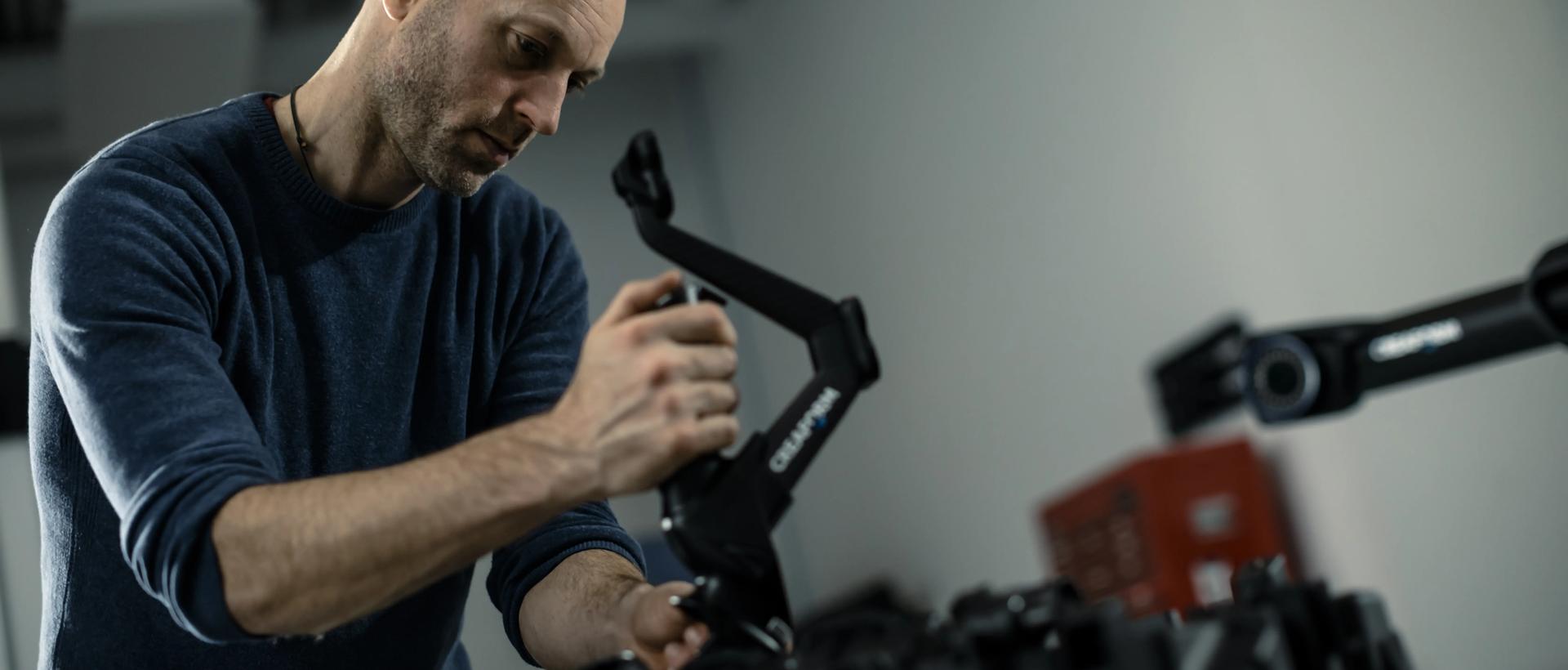

Kaasaskantav taktilne CMM — 0,025 mm täpsus ilma jäiga kinnituseta
Tarkvara
Creaform.OS ja Creaform Metrology Suite
Arvutis
Creaform Metrology Suite
HandyPROBE töötab Creaform.OS keskkonnas. Sama platvorm katab kontaktmõõtmise, inspekteerimise ja dünaamilise jälgimise ning sobib töövoogu koos MetraSCAN 3D-ga.
Dynamic Tracking
Hoab mõõtmise stabiilsena, kui detail või operaator liigub töö ajal.
MetraSCAN 3D integratsioon
Ühendab kontaktmõõtmise ja skannimise ühte mõõteplatvormi.
Setup Assistance
Elite mudelil lisab tööriistad ülesseaduse kontrolliks.
Spetsifikatsioonid
Tehnilised andmed
| Täpsus | HandyPROBE Next+ 0,030 mm; HandyPROBE Next+|Elite 0,025 mm |
| Volumeetriline täpsus 9,1 m³ | 0,086 mm; Elite 0,064 mm |
| Volumeetriline täpsus 16,6 m³ | 0,122 mm; Elite 0,078 mm |
| Automatic Volume Extension | 0,035 mm + 0,020 mm/m; Elite 0,025 mm + 0,015 mm/m |
| Vastuvõtutest | ISO 10360, ISO 17025 akrediteeritud laboris |
| Soovituslik detaili suurus | 0,2-6 m |
| Probe kaal | 0,5 kg |
| C-Track kaal | 5,7 kg |
Järgmine samm
Taktilne mõõtmine ilma CMM-ita
Broneeri HandyPROBE demo — kontaktmõõtmine 0,025 mm täpsusega (Elite) otse tootmispõrandal.
Demo on tasuta ja kohustuseta.
